ПИЛА ЛЕНТОЧНАЯ ДЛЯ МЯСОПРОДУКТОВ ПЛМ-160
Техническая производительность, кг/ч*
300
Потребление электроэнергии, кВт
1,1
Установленная мощность, кВт
0,75
Длина, ширина, толщина ленточного полотна, мм, количество зубьев на дюйм
1650х16х0,6х4
1650х16х0,56х3
1650х16х0,56х3
Высота резки, не более, мм
245
Питающая электросеть:
род тока
номинальное напряжение, В
частота тока, Гц
род тока
номинальное напряжение, В
частота тока, Гц
трехфазная
переменный
220
50
переменный
220
50
Габаритные размеры, мм, не более
длина
ширина
высота
длина
ширина
высота
480
465
950
465
950
Масса, кг, не более
53
| Обозначение Обозначение | Наименование | Кол-во |
| ПЛМ-160 | Пила ленточная с полотном 1650х16х0,6х4, мм Провод с вилкой (кабель питания) ПВС-ВП 3х1,0, общая длина, м | 1 3,5 3,5 |
| Комплект запасных частей | ||
| | Полотно пилы ленточной 1650х16х0,56х3 WM, мм | 1 |
| Комплект тары | ||
| | Ящик упаковочный | 1 |
| Комплект тары | ||
| | Ящик упаковочный Ящик упаковочный | 1 |
| Документация | ||
| ПЛМ-160 РЭ ПЛМ-160 Д1 ПЛМ-160 Д2 | Руководство по эксплуатации Памятка по обращению с пилой Инструкция по технике безопасности при эксплуатации пилы | 1 1 (в составе РЭ) 1 (в составе РЭ) |
В 2019 году мы освоили производство совершенно нового оборудования с учетом современных требований к качеству, дизайну и производственным характеристикам!

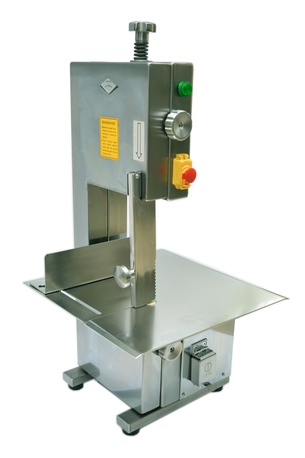

Пила ленточная для мясопродуктов ПЛМ-160 предназначена для быстрого распила охлажденного и замороженного мяса, а также мяса с костями или костей на порции различной величины.
Выпускается в исполнении УХЛ 4 по ГОСТ 15150-69.
Отличается надежностью, безопасностью и соответствием техническим регламентам Таможенного союза, простотой обслуживания и длительным сроком эксплуатации.
В комплекте 2 полотна!
Корпус выполнен из высококачественной нержавеющей стали, в настольном исполнении.
Шкивы изготовлены из нержавеющей стали. Предусмотрена защита от сбега полотна.
Максимальная высота реза - 245 мм, ширина реза - 160 мм, комплектуется устройством для разрезания последней порции продукта.
Для удобной нарезки кусков нужной толщины на столе нанесена линейная шкала с градацией в 5 мм.
Пила ПЛМ-160 производится в соответствии с требованиями стандарта СТБ ISO 9001-2015.
Пила ленточная для мясопродуктов ПЛМ-160 предназначена для быстрого распила охлажденного и замороженного мяса, а также мяса с костями или костей на порции различной величины.
Выпускается в исполнении УХЛ 4 по ГОСТ 15150-69.
Отличается надежностью, безопасностью и соответствием техническим регламентам Таможенного союза, простотой обслуживания и длительным сроком эксплуатации.
В комплекте 2 полотна!
Корпус выполнен из высококачественной нержавеющей стали, в настольном исполнении.
Шкивы изготовлены из нержавеющей стали. Предусмотрена защита от сбега полотна.
Максимальная высота реза - 245 мм, ширина реза - 160 мм, комплектуется устройством для разрезания последней порции продукта.
Для удобной нарезки кусков нужной толщины на столе нанесена линейная шкала с градацией в 5 мм.
Пила ПЛМ-160 производится в соответствии с требованиями стандарта СТБ ISO 9001-2015.
Устройство и работа пилы
Пила приводится в действие электродвигателем. Шкивы приводят в действие полотно ленточное. Натяжение полотна ленточного осуществляется путем вращения гайки. Распил продукта производится путем пропуска его через полотно ленточное. Ширину реза можно регулировать при помощи ограничителя.
Запрещается использовать пилу без толкачика.
Пила приводится в действие электродвигателем. Шкивы приводят в действие полотно ленточное. Натяжение полотна ленточного осуществляется путем вращения гайки. Распил продукта производится путем пропуска его через полотно ленточное. Ширину реза можно регулировать при помощи ограничителя.
Запрещается использовать пилу без толкачика.

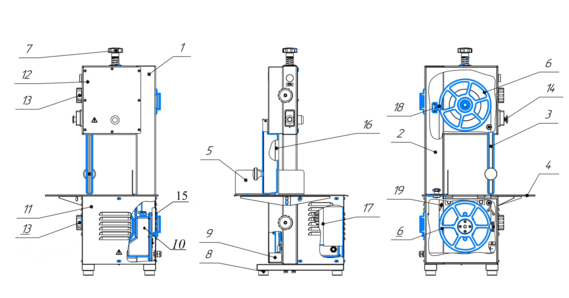

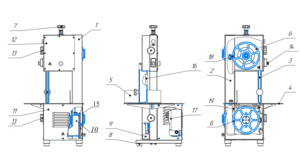

1 - корпус; 2 - дверца; 3 - толкачик; 4 - стол; 5 - ограничитель; 6 - шкивы; 7 - гайка; 8 - опора;
9 - лоток; 10 - электрооборудование; 11 - кожух; 12 - крышка; 13 - кулачки зажимные;
14 - кнопка «Пуск»-«Стоп»; 15 -плавкая вставка; 16 - полотно пилы ленточное;
17 - электродвигатель; 18 - устройство защиты от сбега полотна пилы; 19 - щетки.
9 - лоток; 10 - электрооборудование; 11 - кожух; 12 - крышка; 13 - кулачки зажимные;
14 - кнопка «Пуск»-«Стоп»; 15 -плавкая вставка; 16 - полотно пилы ленточное;
17 - электродвигатель; 18 - устройство защиты от сбега полотна пилы; 19 - щетки.
ВНИМАНИЕ!
Для получения наилучших результатов пиления необходима приработка сверхострой режущей кромки. Рекомендуется начинать работу с усилием подачи 50% от расчетной. После 15-20 минут пиления, в течение последующих 20 минут увеличить нагрузку до 100%. Время приработки может увеличиваться, в зависимости от обрабатываемого материала.
При обнаружении неисправности в работе пилы необходимо отключить электропитание и до устранения неисправности пилу не включать.
Для получения наилучших результатов пиления необходима приработка сверхострой режущей кромки. Рекомендуется начинать работу с усилием подачи 50% от расчетной. После 15-20 минут пиления, в течение последующих 20 минут увеличить нагрузку до 100%. Время приработки может увеличиваться, в зависимости от обрабатываемого материала.
При обнаружении неисправности в работе пилы необходимо отключить электропитание и до устранения неисправности пилу не включать.
Монтаж
Место установки пилы должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать нормам, требованиям пожарной безопасности и техники безопасности. Должно исключать ее скольжение, опрокидывание, переворачивание при любом режиме работы.
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", ТКП 181-2009 "Правилами технической эксплуатации электроустановок потребителей", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Место установки пилы должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать нормам, требованиям пожарной безопасности и техники безопасности. Должно исключать ее скольжение, опрокидывание, переворачивание при любом режиме работы.
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", ТКП 181-2009 "Правилами технической эксплуатации электроустановок потребителей", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Транспортировка
Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя всеми видами крытого транспорта в вертикальном положении, за исключением воздушного, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя всеми видами крытого транспорта в вертикальном положении, за исключением воздушного, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Гарантийные обязательства
Гарантийный срок - 24 месяца со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.
При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.
Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
Гарантийный срок - 24 месяца со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:
- Соблюдения всех требований "Руководства по эксплуатации" машины.
- Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
- Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
- Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
- Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.
При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.
Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
