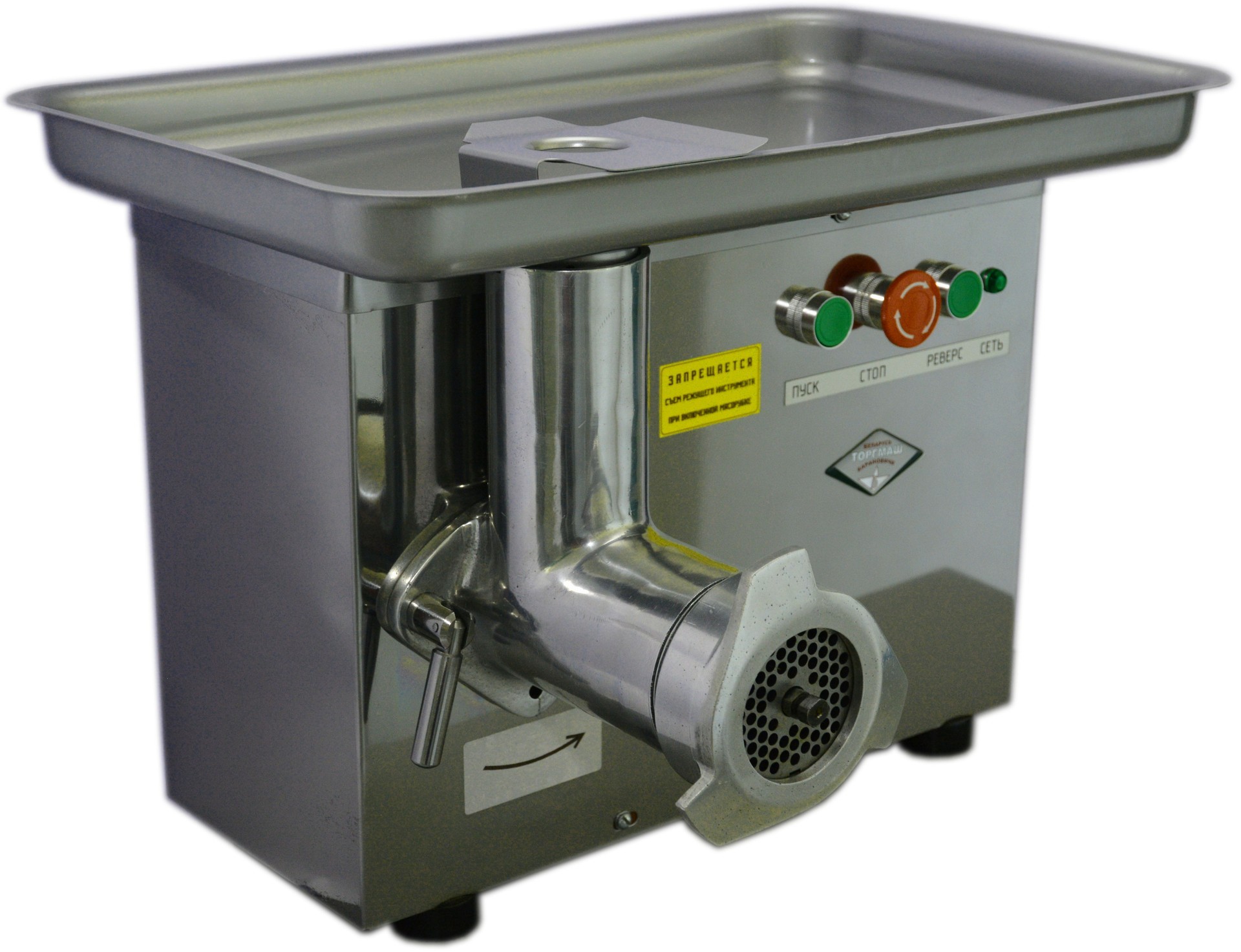

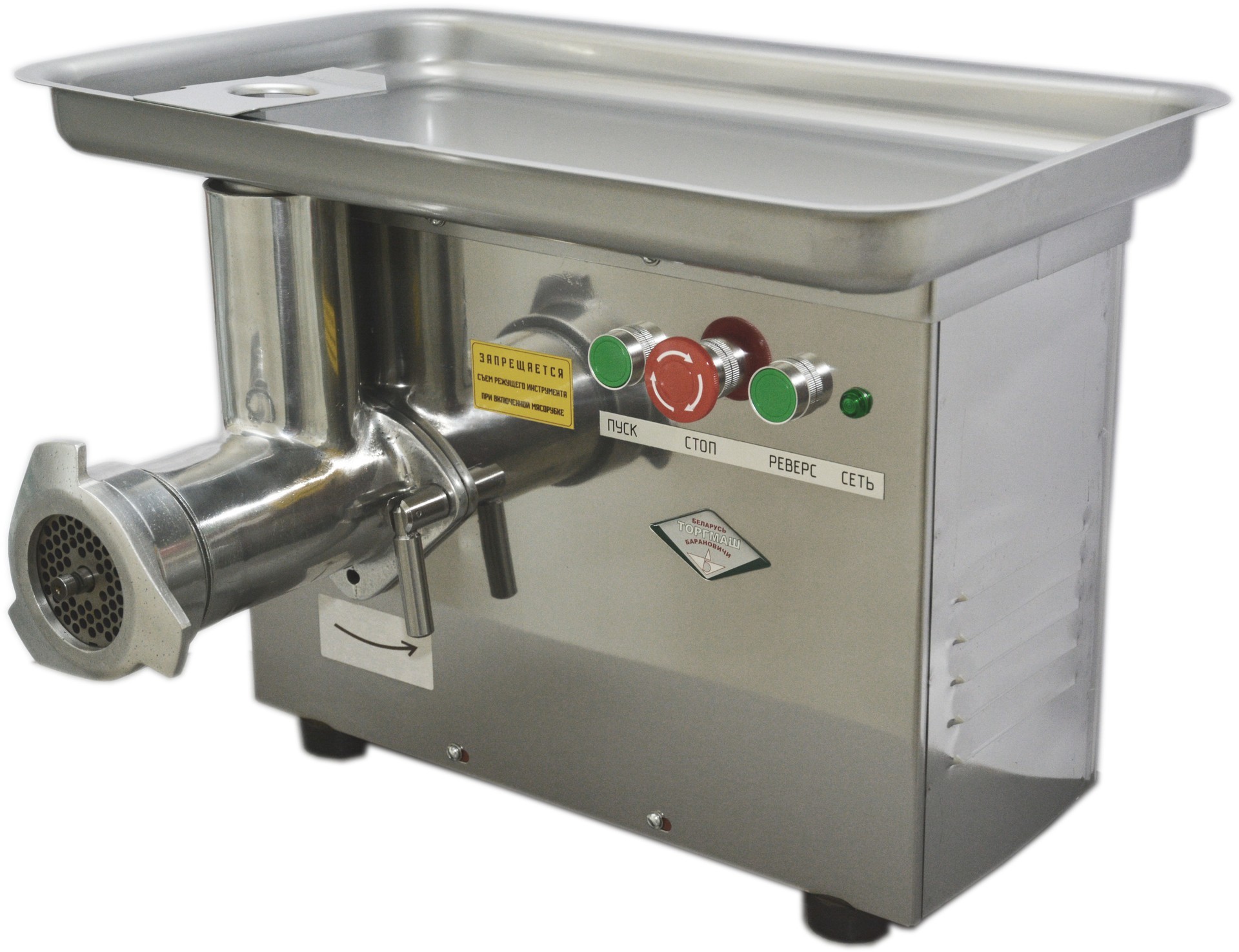

Мясорубки МИМ-150 и МИМ-150-01 предназначены для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас на предприятиях общественного питания.

Выпускаются с облицовкой из нержавеющей стали, в исполнении УХЛ 4 по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 35°С.

Мясорубки МИМ-150 и МИМ-150-01 производятся в соответствии с требованиями стандарта СТБ ISO 9001-2015.

Выполнены в трехфазном и однофазном исполнении для включения в сеть переменного тока.

Мясорубки МИМ-150 и МИМ-150-01 оснащены функцией "Реверс", которая позволяет при наматывании жил освободить шнек без дополнительной разборки машины.

Установленный червячный редуктор обеспечивает бесшумную, плавную и равномерную работу машин, улучшает их эксплуатационные свойства и увеличивает продолжительность работы. В процессе работы машин отпадает необходимость в проведении регулировок, а потребность в выполнении текущего ремонта значительно уменьшается.

Устройство и работа машин

Машины состоят из собственно мясорубки и привода. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, гайки, двусторонних ножей, набора решеток, кольца упорного и ножа подрезного.

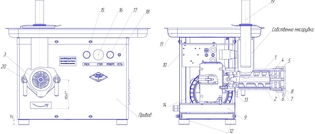

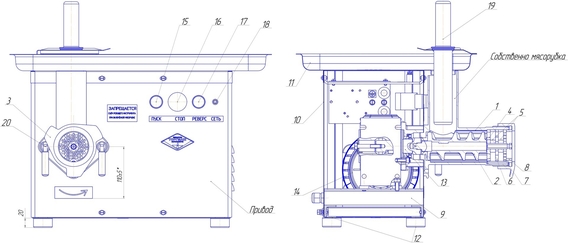

Собственно мясорубка: 1 - Корпус мясорубки; 2 – Шнек; 3 - Гайка; 4 - Нож подрезной; 5 - Нож двухсторонний; 6 - Решетка №2; 7 - Решетка №3; 8 - Кольцо упорное.
Привод: 9 - Рама; 10 - Кожух; 11 - Чаша; 12 - Опоры; 13 - Вал; 14 - Мотор-редуктор; 15 - Кнопка «ПУСК»; 16- Кнопка «СТОП»;
17 - Кнопка «РЕВЕРС»; 18 - Индикатор «СЕТЬ»; 19 - Толкач; 20 - Зажимы

Крепление корпуса, производится резьбовыми зажимами.

Над загрузочным отверстием расположен несъемный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку мясорубки.

Мясо или рыба очищается от костей, нарезается на кусочки массой не более 0,1 кг. Рекомендуемая температура обрабатываемого продукта должна быть (8±2)0С. С перерабатываемого продукта удаляются соединительные ткани, сухожилия.

Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачем к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущих инструментов.

Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решеток с отверстиями различных размеров. Решетки вставляются в корпус мясорубки и удерживаются от проворачивания шпонкой.

Примечание: в машине однофазного исполнения для увеличения вращающего момента двигателя применено его форсированное включение. Двигатель вращается с большим моментом во время кратковременного удержания в нажатом состоянии кнопки "ПУСК"
(до 1 сек.), либо кнопки "Реверс" (до 3 сек.). Длительная работа двигателя в форсированном режиме недопустима из-за возможности его перегрева.

Не допускается продолжительная работа мясорубки вхолостую (без загрузки продукта), т.к. при возникшем сухом трении зажатые ножи и решетки выходят из строя.

1 - Нож подрезной; 2 – Решетка; 3 – Нож двусторонний

Транспортировка

Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.

Монтаж

Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правила устройства электроустановок", ТКП 191-2009 "Правила технической эксплуатации электроустановок потребителей", "Межотраслевые правила по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортёра.

Гарантийные обязательства

Гарантийный срок - 24 месяца (срок гарантии на абразивный диск не распространяется). Гарантийный срок исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.

Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:

Соблюдения всех требований "Руководства по эксплуатации" машины.
Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.

При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.

Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
