МАШИНА ТЕСТОМЕСИЛЬНАЯ ДВУХСКОРОСТНАЯ МТ-30
Одновременная загрузка ингредиентов для теста,
кг, не более: дрожжевого крутого
(при влажности 46%)
кг, не более: дрожжевого крутого
(при влажности 46%)
25
12
12
Производительность, кг/ч, не менее
110
Установленная мощность, кВт,
(1 скорость/2 скорость), не более
(1 скорость/2 скорость), не более
0,8/1,32
Номинальная потребляемая мощность, кВт,
(1 скорость/2 скорость),
не более
(1 скорость/2 скорость),
не более
1,3/1,8
Вместимость дежи, л
32
Габаритные размеры, мм, не более:
длина
ширина
высота
высота с поднятым инструментом
длина
ширина
высота
высота с поднятым инструментом
790
430
800
1250
430
800
1250
Питающая электросеть:
род тока
номинальное напряжение, В
частота, Гц
род тока
номинальное напряжение, В
частота, Гц
трехфазная
переменный
380
50
переменный
380
50
Масса, кг, не более
117
| Обозначение Обозначение | Наименование | Кол-во |
| МТ-30 | Машина тестомесильная | 1 |
| ШХ-2К.1.12.00.000 | Опора Устройство ввода с установленным автоматическим выключателем типа ВА 47-29, 415 В, 50 Гц, 3 полюса, 2,5 А, время-токовая характеристика «С», ТУ 2000 АГИЕ.641.235.003 Автоматический выключатель указанного номинала является обязательной частью машины. Нарушение этого требования может привести к выходу машины из строя Устройство ввода с установленным автоматическим выключателем типа ВА 47-29, 415 В, 50 Гц, 3 полюса, 2,5 А, время-токовая характеристика «С», ТУ 2000 АГИЕ.641.235.003 Автоматический выключатель указанного номинала является обязательной частью машины. Нарушение этого требования может привести к выходу машины из строя Щиток открытой установки 3SD6 с «нулевой шиной» и шиной заземления для двухполюсного автоматического выключателя Кабель H05VV5-F5G1 (либо другой с аналогичными характеристиками) | 4 1 Примечание: комплектуется заказчиком 1 Примечание: комплектуется заказчиком общая длина 3,2 м Примечание: для подсоединения машины к автоматическому выключателю |
| Комплект тары | Ящик упаковочный | 1 |
| Документация МТ-30 РЭ | Руководство по эксплуатации | 1 |
Машина тестомесильная МТ-30 с двухскоростным двигателем предназначена для интенсивного замеса дрожжевого и крутого теста на малых хлебопекарных предприятиях, в кондитерских цехах и на предприятиях общественного питания.
Первая скорость предназначена для перемешивания ингредиентов теста (что предотвращает распыление муки). Вторая скорость (увеличенная) – для замеса теста любой густоты. Применение двухскоростного двигателя позволяет увеличить производительность машины по сравнению с аналогичными машинами других производителей.
Машина выпускается в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 40°С.
Данная машина оснащена съемной дежой и подъемной головкой с месильным органом.
Машина тестомесильная МТ-30 производится в соответствии с требованиями стандарта СТБ ISO 9001-2015, имеет ДЕКЛАРАЦIЮ ПРО ВIДПОВIДНIСТЬ ПРОДУКЦII ВИМОГАМ ТЕХНIЧНИХ РЕГЛАМЕНТIВ, Декларацию о соответствии Евразийского экономического союза.
Первая скорость предназначена для перемешивания ингредиентов теста (что предотвращает распыление муки). Вторая скорость (увеличенная) – для замеса теста любой густоты. Применение двухскоростного двигателя позволяет увеличить производительность машины по сравнению с аналогичными машинами других производителей.
Машина выпускается в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 40°С.
Данная машина оснащена съемной дежой и подъемной головкой с месильным органом.
Машина тестомесильная МТ-30 производится в соответствии с требованиями стандарта СТБ ISO 9001-2015, имеет ДЕКЛАРАЦIЮ ПРО ВIДПОВIДНIСТЬ ПРОДУКЦII ВИМОГАМ ТЕХНIЧНИХ РЕГЛАМЕНТIВ, Декларацию о соответствии Евразийского экономического союза.
Устройство и работа машины тестомесильной
Электропривод вращает дежу, наполненную смесью для приготовления теста. Одновременно с вращением дежи вращается спираль, которая перемешивает тесто. Совместным вращением дежи вокруг своей оси и спирали внутри дежи обеспечивается тщательное вымешивание теста.
В машине применяется съемный месильный инструмент (спираль), что облегчает санитарную обработку.
Для удобства извлечения теста из дежи месильный инструмент поднимается вверх.
Электросхемой предусмотрена работа в трех автоматических режимах:
«1» – В этом режиме машина работает на первой, более низкой скорости (обороты дежи - 10 об/мин., обороты спирали - 100 об/мин.) вращения инструмента;
«2» - В этом режиме машина работает на второй, более высокой скорости (обороты дежи - 20 об/мин, обороты спирали - 201 об/мин.) вращения инструмента;
«Авт.» - В этом режиме, после включения кнопкой «ПУСК», машина вначале работает на первой (более низкой) скорости в течение времени, обусловленного аппаратом реле времени на панели электрооборудования (120-240 секунд). По истечении этого времени машина автоматически переключается на вторую, более высокую, скорость вращения инструмента и работает на ней до отключения кнопкой «СТОП».
При работе в любом из трех режимов, согласно циклограмме работы, при поднятии крышки дежи (контроль микропереключателем SQ 3) машина останавливается; после опускания крышки она возобновляет работу. При поднятии корпуса откидного (контроль микропереключателем SQ 1) цикл машины прерывается. Для запуска нового цикла необходимо, после восстановления нарушенных блокировок, нажать кнопку «ПУСК».
Для предохранения обслуживающего персонала от травм вращающейся спиралью на дежу установлена крышка, снабженная микровыключателями, при срабатывании которых машина останавливается.
Электропривод вращает дежу, наполненную смесью для приготовления теста. Одновременно с вращением дежи вращается спираль, которая перемешивает тесто. Совместным вращением дежи вокруг своей оси и спирали внутри дежи обеспечивается тщательное вымешивание теста.
В машине применяется съемный месильный инструмент (спираль), что облегчает санитарную обработку.
Для удобства извлечения теста из дежи месильный инструмент поднимается вверх.
Электросхемой предусмотрена работа в трех автоматических режимах:
«1» – В этом режиме машина работает на первой, более низкой скорости (обороты дежи - 10 об/мин., обороты спирали - 100 об/мин.) вращения инструмента;
«2» - В этом режиме машина работает на второй, более высокой скорости (обороты дежи - 20 об/мин, обороты спирали - 201 об/мин.) вращения инструмента;
«Авт.» - В этом режиме, после включения кнопкой «ПУСК», машина вначале работает на первой (более низкой) скорости в течение времени, обусловленного аппаратом реле времени на панели электрооборудования (120-240 секунд). По истечении этого времени машина автоматически переключается на вторую, более высокую, скорость вращения инструмента и работает на ней до отключения кнопкой «СТОП».
При работе в любом из трех режимов, согласно циклограмме работы, при поднятии крышки дежи (контроль микропереключателем SQ 3) машина останавливается; после опускания крышки она возобновляет работу. При поднятии корпуса откидного (контроль микропереключателем SQ 1) цикл машины прерывается. Для запуска нового цикла необходимо, после восстановления нарушенных блокировок, нажать кнопку «ПУСК».
Для предохранения обслуживающего персонала от травм вращающейся спиралью на дежу установлена крышка, снабженная микровыключателями, при срабатывании которых машина останавливается.

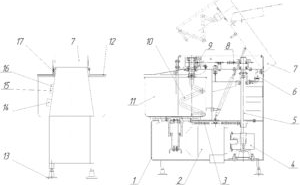

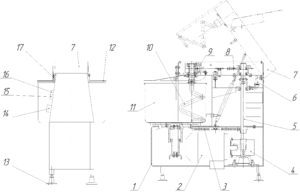

1-корпус; 2-электродвигатель; 3,8-цепные передачи;
4-редуктор; 5-вал; 6,9-микропереключатели; 7-корпус откидной; 10-спираль; 11-дежа;
12-крышка дежи; 13-опора регулируемая; 14–переключатель режимов работы;
15-кнопка СТОП; 16-кнопка ПУСК; 17-зажимной винт
4-редуктор; 5-вал; 6,9-микропереключатели; 7-корпус откидной; 10-спираль; 11-дежа;
12-крышка дежи; 13-опора регулируемая; 14–переключатель режимов работы;
15-кнопка СТОП; 16-кнопка ПУСК; 17-зажимной винт
Монтаж
Машина устанавливается в удобном месте на ровное основание (стол, тумбу), соответствующее весу машины. Предварительно к нижней части корпуса должны быть привинчены опоры регулируемые.
Место установки машины не должно быть доступно детям и инвалидам.
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации с группой допуска по электробезопасности не ниже "III", в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", "Правилами технической эксплуатации электроустановок потребителей" технического кодекса установившейся практики, "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Машина устанавливается в удобном месте на ровное основание (стол, тумбу), соответствующее весу машины. Предварительно к нижней части корпуса должны быть привинчены опоры регулируемые.
Место установки машины не должно быть доступно детям и инвалидам.
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации с группой допуска по электробезопасности не ниже "III", в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", "Правилами технической эксплуатации электроустановок потребителей" технического кодекса установившейся практики, "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Транспортировка
Упакованная машина транспортируется всеми видами крытого транспорта, за исключением воздушного, в вертикальном положении, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
Условия транспортирования машины по группе условий 3 ГОСТ 15150-69 и температуре не ниже минус 250С.

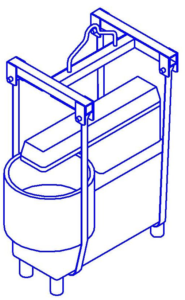

Перемещение упакованной машины тестомесильной МТ-30 производить указанным образом:
Упакованная машина транспортируется всеми видами крытого транспорта, за исключением воздушного, в вертикальном положении, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
Условия транспортирования машины по группе условий 3 ГОСТ 15150-69 и температуре не ниже минус 250С.
Перемещение упакованной машины тестомесильной МТ-30 производить указанным образом:
Подъем и перемещение машины тестомесильной после распаковки производить при помощи грузозахватных приспособлений соответствующей грузоподъемности.
После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Гарантийные обязательства
Гарантийный срок - 24 месяца, исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при соблюдении условий:
4. Направление на предприятие-изготовитель оформленного "Акта-рекламации" (приложение К) о выходе из строя машины, отказе составных частей или комплектующих.
При несоблюдении вышеперечисленного, предприятие-изготовитель снимает с себя все обязанности по гарантии.
Примечание: оформленные "Акт пуска машины в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятием, производящим ремонт и техническое обслуживание.
Гарантийный срок - 24 месяца, исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при соблюдении условий:
- Соблюдение всех требований "Руководства по эксплуатации" машины.
- Ввод в эксплуатацию и ежемесячное техническое обслуживание производится специализированной организацией (по договору с потребителем), согласно перечню предприятий, либо другими ремонтными организациями с письменного разрешения предприятия-изготовителя.
- Передача (пересылка) предприятию-изготовителю копии оформленного "Акта пуска машины в эксплуатацию" (приложение И)
4. Направление на предприятие-изготовитель оформленного "Акта-рекламации" (приложение К) о выходе из строя машины, отказе составных частей или комплектующих.
При несоблюдении вышеперечисленного, предприятие-изготовитель снимает с себя все обязанности по гарантии.
Примечание: оформленные "Акт пуска машины в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятием, производящим ремонт и техническое обслуживание.
