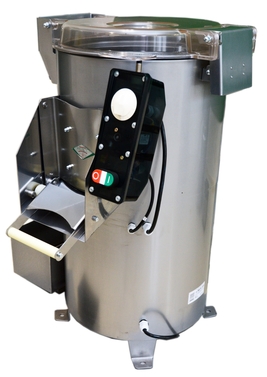

МАШИНА ОЧИСТКИ КОРНЕПЛОДОВ МОК-400
*Производительность проверяется при 90% полностью очищенного картофеля. Очищенным считается клубень, у которого кожура сохраняется в углублениях, а на остальной поверхности клубня имеется не более трех участков с кожурой, наибольший размер которых от 1 до 3 мм (значения показателей по корнеплодам (свекла, морковь) не устанавливаются).
Производительность кг/ч, не менее*
МОК-400
400
400
Степень очистки продукта, %, не менее*
90
Количество одновременно загружаемого продукта (картофеля), кг, не более
14
Величина отходов продукта при очистке, %,
не более
не более
20
Номинальная потребляемая мощность, кВт,
не более
не более
0,78
Установленная мощность, кВт
0,55
Габаритные размеры, мм, не более:
длина
ширина
высота
длина
ширина
высота
595
530
830
530
830
Питающая электросеть:
род тока
номинальное
напряжение, В
частота тока, Гц
род тока
номинальное
напряжение, В
частота тока, Гц
трехфазный
переменный
380
50
переменный
380
50
Расход холодной воды, л/кг, не более
1,5
Общая продолжительность цикла обработки
(с учетом загрузки и выгрузки), мин, не более
(с учетом загрузки и выгрузки), мин, не более
2,0
Масса, кг, не более
42
Пульт управления
Верхняя крышка
Верхняя крышка
Выносной на лотке
Электрическая блокировка
Электрическая блокировка
| Обозначение Обозначение | Наименование | Количество штук на машину |
| МОК-400 | ||
| МОК-400 | Машина очистки корнеплодов в составе: сетка, диск абразивный, мезгосборник | 1 |
| | Провод ПВС 4х1,01х1,0, маслобензостойкий (либо другой с аналогичными характеристиками), общая длина, м | 3,6 Примечание: для подсоединения машины к автоматическому выключателю |
| Комплект запасных частей | ||

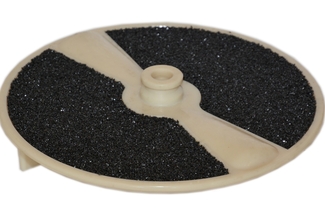

| МОК-400.60.000 | Диск абразивный | 1 |
| Монтажные части | ||
| | Анкерный болт с гайкой 10х50 Шланг наливной (1 м) Устройство ввода с установленным автоматическим выключателем типа ВА 47-29, 400 В, ~50 Гц, 3 полюса, 2,0 А, время-токовая характеристика «С», ТУ 2000 АГИЕ.641.235.003 Автоматический выключатель указанного номинала является обязательной частью машины. Нарушение этого требования может привести к выходу машины из строя. Анкерный болт с гайкой 10х50 Шланг наливной (1 м) Устройство ввода с установленным автоматическим выключателем типа ВА 47-29, 400 В, ~50 Гц, 3 полюса, 2,0 А, время-токовая характеристика «С», ТУ 2000 АГИЕ.641.235.003 Автоматический выключатель указанного номинала является обязательной частью машины. Нарушение этого требования может привести к выходу машины из строя. | 1 Примечание: комплектуется заказчиком |
| | Щиток открытой установки 3SD6 с «нулевой шиной» и шиной заземления для трехполюсного автоматического выключателя | 1 Примечание: комплектуется заказчиком |
| Комплект тары | Ящик упаковочный | 1 |
| Документация | ||
| МОК-400 РЭ МОК-400 Д1 МОК-400 Д2 | Руководство по эксплуатации Памятка по обращению с машинами очистки корнеплодов Инструкция по технике безопасности при эксплуатации машин очистки корнеплодов | 1 1 (в составе РЭ) 1 (в составе РЭ) |
Машина очистки корнеплодов МОК-400 предназначена для снятия кожуры с картофеля и корнеплодов (свекла, морковь) механическим воздействием очищающих инструментов на продукт на предприятиях общественного питания. Выполнены в напольном варианте, с облицовкой из нержавеющей стали.
Цельная конструкция корпуса!
Изготавливается с новой дверцей разгрузочного люка, новым механизмом запирания и комплектуется новым абразивным диском, изготовленным из высокопрочного малоизнашивающегося материала. Следует отметить, что новый абразивный диск не требует балансировки.
Выпускается в исполнении УЗ по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 40 °С, в соответствии с требованиями стандарта СТБ ISO 9001-2015.
Цельная конструкция корпуса!
Изготавливается с новой дверцей разгрузочного люка, новым механизмом запирания и комплектуется новым абразивным диском, изготовленным из высокопрочного малоизнашивающегося материала. Следует отметить, что новый абразивный диск не требует балансировки.
Выпускается в исполнении УЗ по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 40 °С, в соответствии с требованиями стандарта СТБ ISO 9001-2015.

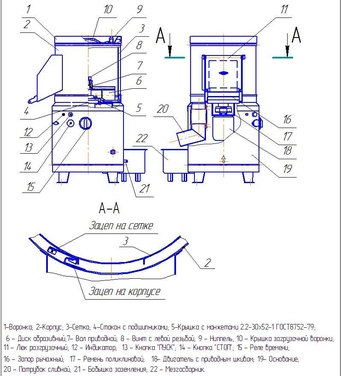

Устройство и работа машины очистки корнеплодов
Машина состоит из корпуса с сеткой, крышки загрузочной, двигателя и мезгосборника.
Машина состоит из корпуса с сеткой, крышки загрузочной, двигателя и мезгосборника.
Работа машины основана на снятии кожуры с картофеля и других корнеплодов путем механического воздействия очищающих рабочих органов.
Процесс очистки состоит в механическом воздействии на продукт рабочих органов (чаши абразивной и внутренней камеры с отверстиями) и воды. Мезга удаляется через отверстие на дне машины по сливному патрубку в канализацию напрямую или через мезгосборник, который устанавливается под сливным патрубком машины.
Рукояткой реле времени выставить необходимое время цикла работы. Включить машину нажатием кнопки "ПУСК". Через отверстие в воронке пустить в корпус воду из расчета общего расхода не более одного литра воды на килограмм очищаемого продукта.
Открыть крышку загрузочной воронки и загрузить в корпус предварительно вымытый и очищенный от посторонних примесей продукт. Закрыть крышку.
Производить очистку продукта и следить за нормальным выводом из машины воды и мезги. Необходимо периодически очищать сетку мезгосборника.
Степень очистки определяется визуально. После окончания процесса очистки установить под лотком разгрузочного люка емкость для сбора очищенного продукта, перекрыть подачу воды в корпус, осторожно открыть дверцу разгрузочного люка и выгрузить очищенный продукт.
После выгрузки всей порции продукта закрыть дверцу разгрузочного люка. Для очистки следующей порции продукта повторить операции. По окончании очистки выключить машину нажатием кнопки "СТОП" и прекратить подачу воды в корпус.
В конце работы отключить автоматический выключатель.
Очищенный продукт подвергается доочистке (удаление "глазков" и оставшейся кожуры) вручную.
Место установки машины должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности и техники безопасности, а также монтажной схемы.
Машина должна содержаться в чистоте и быть полностью укомплектована. Допускается использовать для очистки волосяные щетки и ветошь.
Процесс очистки состоит в механическом воздействии на продукт рабочих органов (чаши абразивной и внутренней камеры с отверстиями) и воды. Мезга удаляется через отверстие на дне машины по сливному патрубку в канализацию напрямую или через мезгосборник, который устанавливается под сливным патрубком машины.
Рукояткой реле времени выставить необходимое время цикла работы. Включить машину нажатием кнопки "ПУСК". Через отверстие в воронке пустить в корпус воду из расчета общего расхода не более одного литра воды на килограмм очищаемого продукта.
Открыть крышку загрузочной воронки и загрузить в корпус предварительно вымытый и очищенный от посторонних примесей продукт. Закрыть крышку.
Производить очистку продукта и следить за нормальным выводом из машины воды и мезги. Необходимо периодически очищать сетку мезгосборника.
Степень очистки определяется визуально. После окончания процесса очистки установить под лотком разгрузочного люка емкость для сбора очищенного продукта, перекрыть подачу воды в корпус, осторожно открыть дверцу разгрузочного люка и выгрузить очищенный продукт.
После выгрузки всей порции продукта закрыть дверцу разгрузочного люка. Для очистки следующей порции продукта повторить операции. По окончании очистки выключить машину нажатием кнопки "СТОП" и прекратить подачу воды в корпус.
В конце работы отключить автоматический выключатель.
Очищенный продукт подвергается доочистке (удаление "глазков" и оставшейся кожуры) вручную.
Место установки машины должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности и техники безопасности, а также монтажной схемы.
Машина должна содержаться в чистоте и быть полностью укомплектована. Допускается использовать для очистки волосяные щетки и ветошь.
Транспортировка
Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.

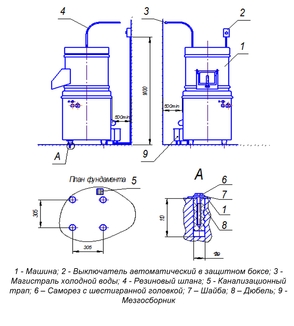

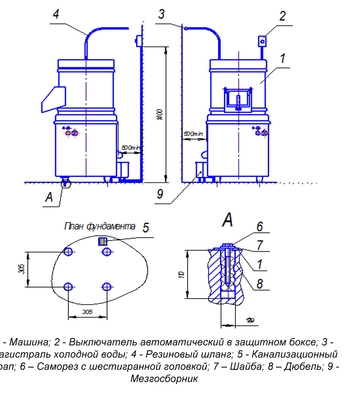

Монтаж
Место установки машины должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности, техники безопасности и монтажной схемы.
Машина устанавливается на фундамент и крепится к нему четырьмя саморезами, дюбелями и шайбами.
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правила устройства электроустановок", "Правила технической эксплуатации электроустановок потребителей", "Межотраслевые правила по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Место установки машины должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности, техники безопасности и монтажной схемы.
Машина устанавливается на фундамент и крепится к нему четырьмя саморезами, дюбелями и шайбами.
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правила устройства электроустановок", "Правила технической эксплуатации электроустановок потребителей", "Межотраслевые правила по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Гарантийные обязательства
Гарантийный срок - 24 месяца (срок гарантии на абразивный диск не распространяется). Гарантийный срок исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:
Соблюдения всех требований "Руководства по эксплуатации" машины.
Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.
При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.
Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
Гарантийный срок - 24 месяца (срок гарантии на абразивный диск не распространяется). Гарантийный срок исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:
Соблюдения всех требований "Руководства по эксплуатации" машины.
Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.
При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.
Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
