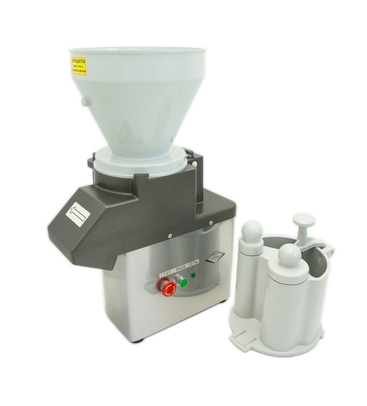

Машины предназначены для протирки вареных продуктов (картофеля, свеклы, моркови, жидких каш, гороха, фасоли, яблок, творога и т.д.), нарезки сырых и вареных продуктов (картофеля, свеклы, моркови, лука, репы, брюквы, огурцов, томатов и т.д.) на частицы различной геометрической формы, тонкого измельчения картофеля, моркови, а также шинковки капусты.

Предназначены для эксплуатации на предприятиях общественного питания и малых предприятиях по переработке овощей.

Машины для переработки овощей МПО-1 производится в соответствии с требованиями стандарта СТБ ISO 9001-2015.

Основные отличительные особенности машин МПО-1 от машин протирочно-резательных МПР-350М следующие:

• рабочая камера изготовлена из алюминия и объединена с несущим корпусом, на котором крепятся все основные узлы машины;
• применен двигатель бескорпусного исполнения, что позволило уменьшить габариты машины и снизить ее вес;

передача момента от двигателя на рабочий вал осуществляется одним поликлиновым ремнем, что упростило узел натяжения ремня;

• применение гладкого ведомого шкива позволило избежать точной выставки ручьев ведущего шкива, что упрощает сборку машины.\

Машины выпускаются в 4-х вариантах исполнениях:

МПО-1 - для нарезки сырых и вареных овощей, терки картофеля и моркови, протирки вареных продуктов (базовое исполнение) с полным набором рабочих дисков для резки (6 наименований) и приспособлений для резки и протирки;
МПО-1-01 - для протирки вареных продуктов (без приспособления и без сменных рабочих дисков для резки);
МПО-1-02 - для нарезки сырых и вареных продуктов (без приспособления для протирки и без дисков для протирки);
МПО-1-03 - для нарезки сырых и вареных продуктов приводом на 220 В (без приспособления для протирки и без дисков для протирки).

Устройство и работа машин для переработки овощей

Машины состоят из привода, вала и рабочей камеры. Привод включает в себя электродвигатель, шкивы и поликлиновой ремень.

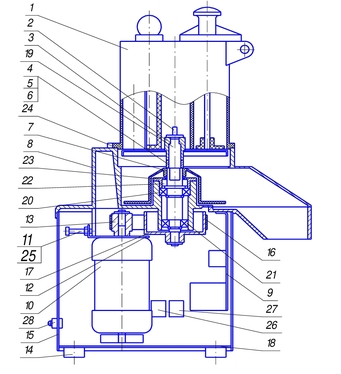

1 – Приспособление для нарезки; 2 – Винт специальный; 3 – Сменные рабочие органы;
4 – Втулка; 5 – Гайка регулировочная; 6 – Контргайка; 7 – Сбрасыватель; 8 – Корпус с рабочей камерой; 9 – Кронштейн;
10 - Электродвигатель; 11 – Болт натяжения; 12 – Плита;
13,17 – Шкивы; 14 – Опора; 15 – Кожух; 16 – Ремень поликлиновой;
18 – Щиток; 19 – Вал; 20 – Подшипник (180206); 21 – Подшипник (180205); 22 – Манжета;
23 – Крышка; 24 – Упор; 25 – Гайка; 26 - Кнопка "ПУСК"; 27 – Кнопка "СТОП"; 28 – Зажим эквипотенциальный

Для измельчения сырых и вареных продуктов необходимо установить на вал один из сменных рабочих органов. Приспособление для нарезки устанавливается на рабочую камеру. Перерабатываемый продукт подается в одно из окон приспособления для нарезки и проталкивается толкателями в зону резания.

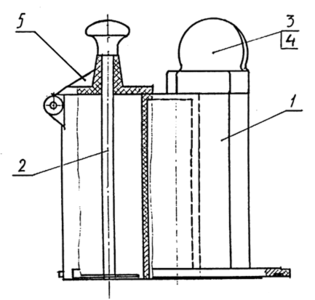

1 - Корпус; 2 – Толкатель серповидный; 3,4 – Толкатели цилиндрические; 5 – Кронштейн

Для протирки вареных продуктов необходимо установить на вал диск протирочный, затем ротор лопастной. Приспособление для протирки устанавливается на рабочую камеру.

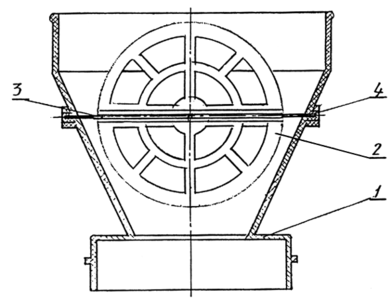

1 - Корпус; 2 – Предохранитель; 3 – Ось; 4 – Втулка

Овощи и картофель вымыть, очистить от кожуры и удалить глазки. Кочан капусты очистить от грязных листьев, вырезать кочерыгу, а затем порезать на части.

Картофель должен подаваться на протирку очищенным от кожуры, без глазков, сваренным, без отвара, согласно рецептуре предприятий питания. Температура протираемого картофеля должна быть от плюс 85 до плюс 90 0С.

Крупы и бобовые подаются на протирку сваренными в виде жидких каш. Творог протирается без предварительной обработки. Яблоки подаются на протирку предварительно промытыми и очищенными от сердцевины, печеными или вареными. Морковь и свекла подаются на протирку сваренными, очищенными от кожуры и измельченными на диске терочном.

Протертые овощи и творог должны представлять собой однородную массу без комочков. Протертое картофельное пюре должно быть однородным, не вязким, без комочков. Картофель не должен остывать ниже плюс 800С.

При протирке жидких каш оболочка зерен должна оставаться на протирочном диске. Во избежание попадания мезги в протертую массу, необходимо периодически очищать диск.

Транспортировка

Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.

Монтаж

Место установки машины должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности, техники безопасности и монтажной схемы.

Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", "Правилами технической эксплуатации электроустановок потребителей", "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
